在模拟与数字电路的交汇处,有一颗常青树般的集成电路——555时基电路。自1971年由Signetics公司推出以来,它以其卓越的稳定性、灵活性和易用性,成为了电子设计领域最经典、应用最广泛的芯片之一。其中,NE555作为其最著名的型号,几乎成为了“555定时器”的代名词。本文将深入解析555时基电路的内部结构,指导如何识别NE555及其衍生型号,并概述其广泛的应用领域。
555时基电路本质上是一个高度集成的模拟-数字混合电路,它将模拟比较器、数字逻辑门和功率输出级巧妙地整合在一个8脚芯片中。其内部核心结构可以简化为以下几个关键部分:
这种巧妙的设计使得555仅需搭配少量的外部电阻和电容,就能实现精确的定时、振荡和脉冲调制功能。
1. 基本识别:
典型的NE555采用8引脚双列直插(DIP-8)或表面贴装(SOIC-8)封装。识别时,通常以芯片上的凹坑或圆点标记为第1引脚,逆时针方向依次为2至8脚。关键引脚功能如下:
芯片表面通常会丝印“NE555N”(DIP封装)、“NE555P”或直接“555”等字样。
2. 主要衍生型号与选择:
除了标准的NE555(双极型工艺),市场上还有众多改进型号,以满足不同需求:
选择时,若项目对功耗敏感(如电池供电),应首选CMOS型号;若需要驱动较大负载,标准双极型NE555是更佳选择。

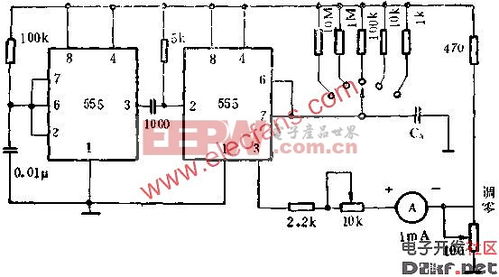

凭借其多模工作方式(单稳态、双稳态、无稳态),555的应用几乎无所不包:
1. 单稳态模式(延时与定时):
电路在触发脉冲作用下,输出一个固定宽度的高电平脉冲。常用于延时开关、脉冲宽度检测、触摸开关、分频器等。例如,楼道声光控灯的延时关闭功能。
2. 无稳态模式(多谐振荡器):
电路无需外部触发,自动在高低电平间周期性切换,产生方波或脉冲波。这是其最常用的模式,应用于:

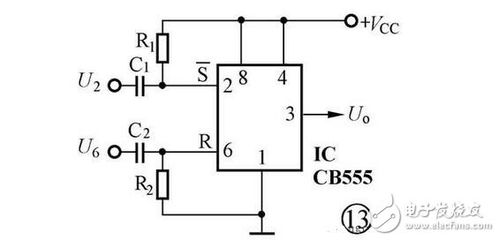

3. 双稳态模式(施密特触发器):
将阈值端与触发端短接,555就变成了一个具有两个稳定状态的电路,可用于开关去抖、电平检测、电压比较器。
###
555时基集成电路,特别是NE555,以其“简约而不简单”的设计哲学,在近半个世纪里持续赋能着一代又一代的电子爱好者和工程师。从学生的第一个闪烁LED实验,到工业设备中的精密定时控制,其身影无处不在。理解其内部原理是灵活应用的基础,而正确识别和选择合适的型号则是项目成功的关键。掌握555,就等于掌握了一把开启无数电子设计大门的万能钥匙。
